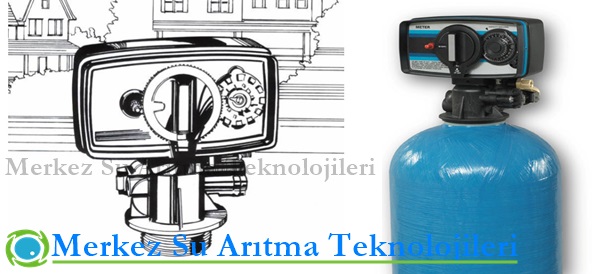

Pentair 5600 Fleck walf sistemleri arıtma sistemlerinde  Endüstriyel kum filtre,yumuşatma sistemi ve aktif karbon filtre ve benzeri filtre sistemlerinin kontrolunun sağlamak için tasarlanmış otomatik yıkamalı valf türleridir. Ülkemizde yaygın bir şekilde kullanılmaktadır.

• Basit mekanik tasarım kullanımı kolaydır
• Aşındırıcı olmayan, UV-dayanıklı, fiber takviyeli polimer vana gövdesi
• Tuzlu su vanası, akış kontrolleri ve enjektör içeren enjektör / tahliye modülleri, valfin dış kısmından çıkarılabilir

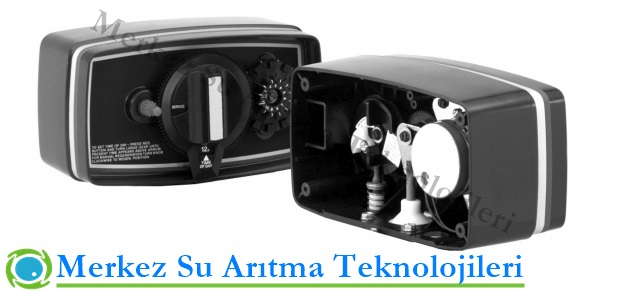

• Sağlam yapılı zamanlayıcı, ağır hizmet tipi 3/8 “geniş plastik dişlilerle tasarlanmıştır

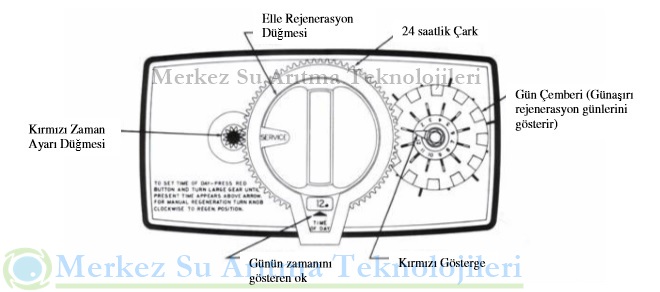

• 5600 kontroller kullanıcı dostu ve kolay programlanabilir
• Mekanik ölçüm cihazı ile 7- veya 12 günlük saat veya gün rejenerasyonu
• Ekonomik – küçük yıllık güç tüketimi; zamanı korur ve piston / vana mekaniğini tek bir motorla çalıştırır
• Çift geri yıkama tasarımı
• 7 GPM geri yıkama ile 20 GPM’lik sürekli servis akış oranı



VANA ÖZELLİKLERİ
Vana Malzeme Elyaf takviyeli polimer
Giriş / Çıkış 3/4 “veya 1” NPT / BSP /
Ter
Döngü 7

AKIŞ ORANLARI (50 PSI INLET) – VALVE ALONE
Sürekli 20 GPM
15 psi düşüş (4.5 m3
/ Saat)
En yüksek 26 GPM
25 psi düşüş (5,9 m3)
/ Saat)
Cv 5.0
1 psi düşüşte akış
Maks. Geri yıkama 7 GPM (1,6 m3)
/ Saat)
25 psi düşüş

DÖNÜŞÜM
Aşağı akış / akış hem
Ayarlanabilir Çevrimler
Mevcut zaman
Elektromekanik 180 dk / rejenerasyon
sürekli hareketli piston

METER BİLGİSİ
Metre Doğruluğu
3/4 “Kürek: 0.25 – 15 GPM ±% 5
(0,06 – 3 m3
/ Saat)
Metre Kapasite Aralığı
3/4 “Standart: 125 – 2,125 gal
(0,5 – 8 m3 )
3/4 “Genişletilmiş: 625 – 10,625 gal
(2.5 – 40 m3)

BOYUTLAR
Dağıtıcı Pilot 0.8125 “veya 1.05” O.D.
(26,7 mm)
Boşaltma Hattı 1/2 “NPTF
Salamura Vanası
1600: 3/8 ”
Enjektör Sistemi 1600
Montaj Tabanı 2,5 “- 8 NPSM
Yüksekliği
Tankın Üstü 7 “(178 mm)
Yükseltici Boru Çapı 3/4 “(19 mm)
Yükseltici Yüksekliği Tankın üst kısmı ile aynı hizada

TİPİK UYGULAMALAR

Su Yumuşatıcı 6 – 12 “çap
Filtreler 8 – 10 “çap
10 GPM / ft2 tabanlı
EK BİLGİ
Elektriksel Değerlendirme 24/110 / 220V
50/60 Hz
Tahmini Nakliye Ağırlığı
Zaman Saati: 5 lbs
Ölçülü Vana: 6 lbs
Basınç
Hidrostatik: 300 psi
(20 bar)
Çalışma: 20 – 125 psi
(1.4 – 8.5 bar)
Sıcaklık
Soğuk Su Vanası: 34 – 110 ° F (1 – 43 ° C)
